MR5000適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

技術資料

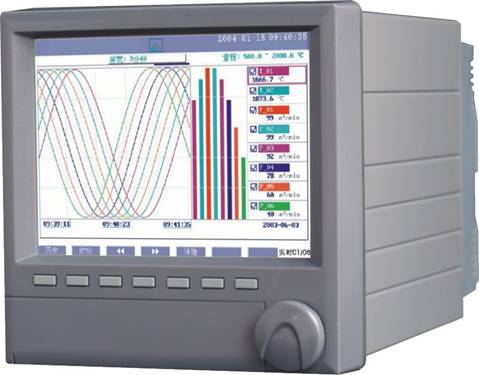

MR5000是一種采用32位ARM處理器和10.4英寸640×480、64色TFT真彩液晶顯示屏、CCFL背光的多功能無紙記錄儀。

MR5000具有32路模擬量萬能輸入、32路報警輸出、100mA配電輸出，可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能；采用RS-232C接口或隔離RS-485接口，可實現遠程監控；內置大容量 NAND FLASH作為歷史數據的存儲介質，通過CF卡可將需要保存的數據轉存至計算機或其它設備中。

MR5000適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。

主要功能：

◆ 模擬量輸入：32通道

◆ 報警輸出：32通道

◆ 斷線處理功能

◆ 非線性表格

◆ 流量模型運算功能

◆ 小信號切除功能

◆ 線性修正功能

◆ 報警/累積列表功能

◆ 畫面分組功能：8組

◆ 組態拷貝功能

◆ 10.4英寸TFT彩色LCD

◆ RS-232C/485通訊接口

◆ 3套畫面配色方案

◆ 中英文操作界面

◆ 全拼中文輸入

◆ CF卡接口

◆ 128MB 內存

◆ 快速旋鈕操作

◆ 畫面自動切換

◆ 屏幕保護功能

主要參數：

◆ 輸入信號：*多32通道隔離型萬能信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC，通道和通道之間隔離耐壓大于250VAC。

◆ 串模抑制比：60dB（1,000:1），共模抑制比：120dB（1,000,000:1），源內阻100Ω

◆ 靜電放電抗擾度：3級；電快速瞬變脈沖群抗擾度：3級；浪涌（沖擊）抗擾度：3級

◆ 信號類型：標準信號：(0~10)mA、(4~20)mA、(0~5)V、(1~5)V、(0~10)V；毫伏信號：(0~20)mV、(0~100)mV;熱電偶：B、E、J、K、S、T、WRe5-26、WRe3-25、R、N、EA-2；熱電阻信號：Pt100、Cu50、JPT100;(-5~5)V、(-10~10)V、(0~1)V、(0.2~1)V

◆ 記錄間隔：1s、2s、4s、5s、6s、8s、10s、12s、15s、24s、30s、36s、48s、1min、2min、4min、5min、10min、30min、1h、2h、4h共22種記錄間隔可選。

◆ 采樣周期：1秒，即1秒對各通道均采樣1次

◆ 存儲容量：內部Flash存儲器*大容量為128MB

◆ 報警輸出：*多32路報警繼電器常開觸點輸出，觸點容量3A/250VAC（阻性負載）

◆ 實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，*大時鐘誤差±1分/月

◆ 掉電保護：所有數據保存在NAND FLASH存儲器中，確保所有歷史數據及組態參數不會因掉電而丟失

◆ 通訊接口：提供RS-485和RS-232C兩種通訊接口供用戶選擇，但不能同時使用，其中RS-485串行總線與主機隔離

◆ 通訊協議：采用R-Bus或ModBus通訊協議, 通訊波特率有5種可選，即1200bps、9600bps、19200bps、57600bps和115200bps

◆ 供    電：交流：(100~240)VAC  頻率范圍：(47~63)Hz

◆ 工作條件：工作溫度：(0~50)℃；濕度：(10~85)%（無結露）；運輸和存儲溫度：(-20~60)℃；濕度：(5~95)%（無結露）

◆ 尺    寸：外形尺寸：288mm×288mm×244mm ;  開孔尺寸：282   mm×282    mm

**技術：

u       優越的電源技術：自行設計的高性能電源技術，有效抑制外部諧波干擾，大大提高了電源的穩定性

u       卓越的抗干擾性能：模塊化結構設計，信號全隔離技術，群脈沖、共模干擾、串模干擾、電壓跌落、浪涌等各項指標均通過國家EMC測試標準

u       可定制的軟件功能：成熟的軟件開發技術，滿足用戶的定制需求

u       人性化的顯示界面：結合用戶使用要求的顯示界面，全中文友好界面，組態方便，中/英文菜單及界面顯示快速自由切換

u       整體封裝設計：內部結構全接插式設計，無任何裸露電線，保證內部電路的穩定運行

u       成熟可靠的外部數據轉存技術：通過工業級帶USB接口的CF卡（配備2G大容量SANDISK工業級CF卡及USB接口讀卡器）實現數據的實時和歷史轉存，確保記錄數據的完整

u       精確可靠的加工工藝：全自動SMT生產工藝，保證線路板無虛焊，提高產品的可靠性
