◆產品綜述：

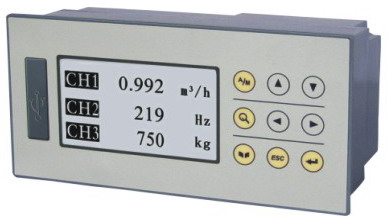

      ML1503系列智能流量（熱量）積算儀集各種工業、民用場合中流量（熱量）相關數據的顯示、處理、運算、報警、記錄等多種功能于一身，具有流量、溫度、壓力3路模擬量信號輸入通道、2路繼電器報警輸出、1路模擬量信號變送輸出（電流輸出）及2路DC24V配電輸出通道，具有1個RS-232C通訊接口或1個隔離型RS-485通訊接口，并擁有1個USB數據轉存接口。
      產品廣泛應用于冶金、石油、化工、建材、造紙、電力、食品、制藥、工業水處理等行業的工廠計量管理以及工業熱網供熱、城市燃?xì)狻⒕用窆岬刃袠I(yè)的貿易結算，并大量配套于各種流量計的流量測量使用中ML1503系列智能流量（熱量）積算儀集各種工業、民用場合中流量（熱量）相關數據的顯示、處理、運算、報警、記錄等多種功能于一身，具有流量、溫度、壓力3路模擬量信號輸入通道、2路繼電器報警輸出、1路模擬量信號變送輸出（電流輸出）及2路DC24V配電輸出通道，具有1個RS-232C通訊接口或1個隔離型RS-485通訊接口，并擁有1個USB數據轉存接口。
      產品廣泛應用于冶金、石油、化工、建材、造紙、電力、食品、制藥、工業水處理等行業的工廠計量管理以及工業熱網供熱、城市燃?xì)?、居民供熱等行業的貿易結算，并大量配套于各種流量計的流量測量使用中。

◆產品功能特點：

1. 針對不同介質和流量傳感器，并依據相關國際、國家和行業標準，提供了多種流量數學模型，對流量進行精確的測量和計算。
2. 具有諸如小信號切除、超限處理、小流量補足、設定溫度壓力信號異常備用預置值等，符合熱網貿易結算特點的一系列防竊汽功能設置。
3. 提供儀表上電、掉電記錄報表以及掉電總累計時間。
4. 超大容量實時記錄流量、溫度、壓力等測量信號的瞬時值。
5. 記錄溫度、壓力、差壓（頻率）的超限時間并繼電器輸出報警。
6. 飽和蒸汽補償時能根據壓力顯示對應溫度值，或者根據溫度顯示對應壓力值。
7. 工程量顯示數值范圍寬，差壓上下限和各測量值的顯示范圍可以—99999至99999。
8. 流量瞬時值單位與流量累積值單位之間、熱量瞬時值單位與熱量累積值單位之間，都可以使用不同單位并自由設定，儀表自動換算。
9. 多達幾十種監控畫面可自由選擇，對選擇的監控畫面可按設定時間自動循環切換顯示。
10. 具有時報表、日?qǐng)?bào)表、月報表、年報表等多種流量、熱量累積報表監控畫面。
11. 在熱量積算應用方面，可以自動計算出出口、入口之間消耗的熱量，有瞬時流量值、累積流量值、瞬時熱量值、累積熱量值、入溫實時值、出溫實時值以及流量、溫度的變化曲線顯示。
12. 所有信號瞬時值、流量報表、熱量報表、上下電報表、報警報表等數據可通過U盤拷貝轉存到上位機，并在上位機軟件上進行更多數據及報表處理功能。
13. 儀表提供校準功能，可進入校準設置對不同的輸入信號類型，根據提示的輸入值進行標定。
14. 采用標準Modbus RTU通訊協議，隔離型RS-485或RS-232C通訊接口，支持GPRS遠傳通訊。

◆產品參數指標：

1. 顯示：采用128×64點陣圖形液晶顯示，分辨率為128×64、亮度3級可調白色LED背光。
2. 供電：(200~240)VAC，50Hz?？蛇x擇直流24VDC。
3. 重量：1.45kg。
4. 隔離：通過模擬變壓器實現對地隔離，隔離耐壓強度為1500VAC。
5.*大功耗：10VA。
6. 工作溫濕度：(0~50)℃、(10~85)%RH（無結露）。
7. 內部存儲：16M bit Flash。若記錄間隔設置為半分鐘，則可連續記錄*近120天的3路測量瞬時值。
8. 報表記錄：記錄*近12條月報表、45條日?qǐng)?bào)表、24條時報表、128條儀表掉電信息報表及24條報警信息報表。
9. 配電規格：2路變送器配電電源，每路各50mA，24 VDC。
10. 絕緣強度：電源對地絕緣強度1500VAC，1分鐘，漏電流3.5mA。電源對外殼絕緣強度大于1500VAC，1分鐘，漏電流1mA。
11. 掉電保護：所有數據保存在Flash存儲器中，確保所有歷史數據及組態參數不會因掉電而丟失。掉電后實時時鐘由鋰電池供電。
12. 報警輸出：*多2通道，繼電器均為常開觸點，觸點容量2A /250VAC（阻性負載）。
13. 通訊接口：RS-485通訊接口與主機隔離，隔離電壓大于500VAC。提供RS-485和RS-232C兩種通訊接口供用戶選擇。

◆產品可靠性：

1. 采用高速、高性能32位ARM微處理器，畫面響應時間小于0.1秒。
2. 采用西門子高速全自動SMT生產線，國際名廠元器件精心設計，保證內部電路的穩定運行。
3. 卓越的抗干擾性能：電快速瞬變脈沖群抗擾度、浪涌（沖擊）抗擾度、靜電及射頻干擾等指標均通過EMC測試標準。
4. 儀表電源采用高性能模擬線性電源技術，顯著提升儀表抗干擾性能。
5. 精確可靠的加工工藝及整體封裝設計，全密封外殼及內部屏蔽板，前面板采用符合防護等級IP54標準的防塵、防水濺結構，保證儀表在惡劣環境中正常工作。
6. 當儀表電池出現故障時，時鐘恢復成默認時間，系統能正常運行，相當于修改過一次時間。保證組態、所有累積數據、報表和歷史數據不丟失。
