一、概述

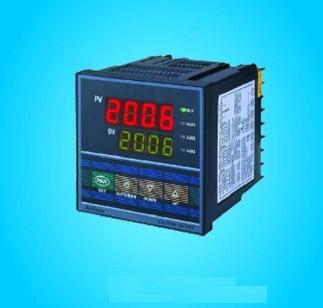

LU-50流量積算儀適用于各種液體、氣體、蒸氣的流量測量，并可根據測量的壓力進行補償運算，具有多種輸入方式，可配接渦街等頻率脈沖式傳感器或其它0-10 mA輸出 或4-20 mA輸出的流量變送器。
LU-50流量積算儀采用查表的補償方式，可以對過熱蒸氣、飽和蒸氣進行高精度 的補償運算，具有多種顯示方式，可顯示累積流量、瞬時流量、壓力、溫度頻率、密度、時間，顯示的刷新周期可任意設定。
LU-50流量積算儀可根據輸入頻率的不同，設定十個不同的流量常數，按插值算法自動對流量常數進行校正。
LU-50流量積算儀采用WATCHDOG電路，軟件陷阱，冗余，數字濾波等技術，整機具有很強的搞干擾能力。

二、主要技術指標

?測量精度：±（0.2%F.S±1）個字
?流量信號：大于2V脈沖、0-6.5KHz頻率
?壓力信號：0-10mA、4-20mA電流
?溫度信號：Pt100熱電阻
?輸出信號：瞬時流量變送輸出電流0-10mA或4-20mA可任意設定，變送范圍可任意設定
?報警輸出：AC220V/3A
?輸出電源：DC12V/50mA，DC24V/50mA
?通訊接口RS232或RS485
?顯示方式：瞬時流量為四位數碼管顯示，小數點自動移位
累積流量為四位數碼管顯示，小數點自動移位
?數據保護：斷電數據保持十年
?超量程：顯示符號Sb
?采樣周期：0.8秒
?電源電壓：85~264VAC
?功耗：4W

三、 外形及開口尺寸(寬×高×深) 單位：mm

A型：96×96×105 開口：92×92
B型：48×96×105 開口：45×92
C型：96×48×105 開口：92×45
D型：160×80×105 開口：152×76
E型：80×160×105 開口：76×152
F型：72×72×105 開口：68×68
