應用行業

廣泛應用于電力、郵電、石化、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及高度系統。

技術資料

一、概述

LU-908M智能手動操作器采用當***的ATMEL單片微機作主機，減少了外圍部件。通過采用模塊化結構及EMI抑制等技術，進一步提高了儀表的可靠性。
LU-908M智能手動操作器自動接受系統（或調節儀）的給定信號和閥位反饋信號，根據二者的偏差進行調節，輸出相應的控制信號（繼電器正轉、反轉），可省去伺服放大器直接驅動執行機構。
LU-908M智能手動操作器具有一路模擬量控制輸出，它接收系統（調節儀）的模擬量輸入信號，直接換算為其它的模擬量信號給控制對象。輸入信號與輸出信號可為不同的模擬信號，如輸入為0-5V輸出為4-20mA。

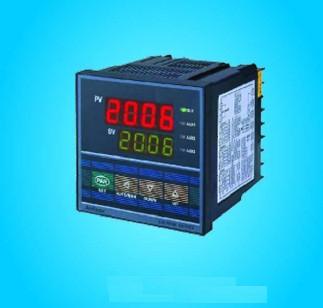

LU-908M智能手動操作器采用雙四位LED數碼管顯示，并通過光柱顯示閥位或輸出量。它具有手動/自動無擾動切換功能，帶手動/自動狀態輸出，帶閥位跟蹤輸出及調節儀事件輸入，具有硬手操功能。

二、主要技術指標

°基本誤差：±（0.2%F.S+1）個字
°分辯力：1、0.1
°顯示：雙四位LED數碼管+光柱顯示
°輸入規格：
        0-10mA、4-20mA
        0-5V、1-5V
°輸出模塊規格：
        J1：繼電器輸出（3A常開+常閉）
        J2：主繼電器輸出（0.8A常開）
        T：固態繼電器觸發輸出（12V/40mA）
        I1：控制電流輸出（0-10mA 4-20mA）
        V1：DC12V/50mA饋電輸出
        V2：DC24V/50mA饋電輸出
        R：RS232通訊接口
        S：RS485通訊接口
°熱電偶冷端補償誤差：±1℃
°斷偶或超量程：顯示符號Sb
°采樣周期：0.8秒
°電源電壓：85-264VAC
°功耗：4W

三、外形及開口尺寸(寬×高×深) 單位：mm

A型：96×96×105 開口：92×92
B型：48×96×105 開口：45×92
C型：96×48×105 開口：92×45
D型：160×80×105 開口：152×76
E型：80×160×105 開口：76×152
F型：72×72×105 開口：68×68
