技術資料

概述

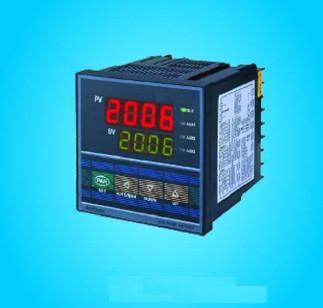

LU-904M智能測控儀在LU-604智能測控儀的基礎上，通過采用模塊化結構及EMI抑制等多種技術進一步提高儀表的抗干擾能力及整體性能。
LU-904M智能活測控儀是智能型、高精度的數顯液位、溫度、壓力測量控制儀表，與液位、壓力、溫度傳感器及變送器配接可構成各種量程和規格的液位、溫度、壓力測控系統。
LU-904M智能活測控儀的輸入信號可任意改變，同時可配熱電偶、熱電阻、0-10mA或4-20mA標準電流、0-5V、1-5V標準電壓信號。
LU-904M智能活測控儀具有四路報警輸出，每路報警輸出可任意定義為上限或下限報警，可帶0-10mA、4-20mA標準電流變送輸出且輸出可自由設定及DC24V/50mA饋電輸出。帶光柱顯示測量值。

主要技術指標

基本誤差：±（0.2%F.S±1）個字
分辯力：1、0.1
顯示：雙四位LED數碼管+光柱顯示
輸入規格：
K、S、B、T、E、J、Wre325、N
Pt100、Cu50、Cu100
0-10mA、4-20mA
0-5V、1-5V
特殊輸入:R、WRe526、mV、其它
輸出模塊規格：
J1：繼電器輸出（阻性250VAC/3A常開+常閉）
J2：繼電器輸出（阻性250VAC/0.8A常開）
J3：兩路繼電器輸出（阻性250VAC/0.8A常開×2）
T：固態繼電器觸發輸出（12V/40mA）
I2：電流變送輸出（為0 -10mA/4-20mA）
V5：電壓變送輸出（0-5V或1-5V或0-10V）
V1：DC12V/50mA饋電模塊
V2：DC24V/50 mA饋電模塊
V3：DC5 V/50 mA饋電模塊
R：RS232通訊模塊
S：RS485通訊模塊
熱電偶冷端補償誤差：±1°C
斷偶或超量程：顯示符號Sb
采樣周期：0.5秒
電源電壓：85~264VAC
功耗：4W

另：儀表可配接直流24V供電，選型時在型號后加“-24V”，如LU-904MAJ1J1J10-24V，但G型無24V供電。
外形及開口尺寸(寬×高×深) 單位：mm

A型：96×96×105 開口：92×92
B型：48×96×105 開口：45×92
C型：96×48×105 開口：92×45
D型：160×80×105 開口：152×76
E型：80×160×105 開口：76×152
F型：72×72×105 開口：68×68
G型：48×48×100 開口：44×44
