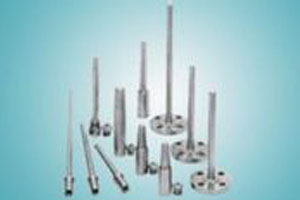

熱安裝套管應用

       與兩節式熱電偶/熱電阻和雙金屬溫度計配套使用，保護熱電偶/熱電阻和雙金屬溫度計正常工作。且可用于高壓高流速場合。

熱安裝套管特點

        全部參照 IEC 國際標準設計盲孔加工，耐高壓與設備同期制造和安裝不同壓力等級，可滿足不同需要。

主要技術參數

公稱壓力：一般是指在常溫下，保護管所能承受的靜態外壓而不破裂。允許工作壓力不僅與保護管材料，直徑，壁厚有關，且與其結構形式，安裝方法及被測介質的流速，種類有關。

水壓實驗：對保護管的耐壓和泄露檢查有要求時，須對保護管進行試驗。試驗壓力為保護管耐壓等級的 15 倍。 X 射線探傷試驗：對保護管的壁厚，偏心距等項目檢查有要求時，須按用戶要求進行檢查。

型號命名方法

保護管材質及選用

選型須知

1）型號

2）套管代號

3）插入深度

4）套管材料

例：裝配熱電偶，活絡管接頭式， K 型，套管代號 TH02AB ，插入深度 150 ，套管材料 316 ： WRN-52TH02AB U=150
