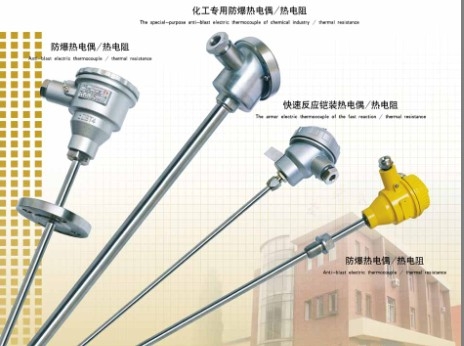

裝配熱電阻的概述

工業用裝配熱電阻作為溫度測量傳感器,通常顯示儀表、記錄儀和電子調節器等配套使用，它可以直接測量或控制各種生產過程中-200℃-600℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度.根據國家規定裝配熱電阻生產應符合IEC國際標準分度號的Pt100鉑熱電阻和符合專業標準分度號的Cu50銅熱電阻兩大類裝配式、統一設計型熱電阻。

裝配熱電阻感溫元件100℃時的電阻值（R100）和它在0℃時的電阻R0比值：（R100/R0）

分度號Pt100：A級 R0=100±0.06Ω

B級 R0=100±0.12Ω

R0/R100=1.3850

分度號Cu50:R0=50±0.05Ω

R0/R100=1.428±0.02

裝配熱電阻的特點

壓簧式感溫元件，抗振性能好；

測溫精度高；

機械強度高，耐壓性能好；

進口薄膜電阻元件，性能可靠穩定。

裝配熱電阻的工作原理

熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。

裝配式熱電阻的主要技術參數

產品執行標準

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91

常溫絕緣電阻

熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。

測量溫度及允差

       儀表選型

型號及規格

型 號 分 度 號 測溫范圍℃ 測 溫 點 數 保護管材料

WRN-230D K 0-1000 2-12 GH3030

0-800 1Ci18Ni9Ni

WRE-230D E 0-600 1Ci18Ni9Ni

WRN-430D K 0-1000 GH3030

0-800 1Ci18Ni9Ni

WRE-430D E 0-600 Ci18Ni9Ni

1) 熱電偶 I 級按協議訂貨;

2) 保護管其余材質根據協議訂貨;

3) 外保護管用戶應自備

安裝固定形式

固定螺紋

測溫點數 M D D H h SW d

2—6 M27x2 ￠40 ￠105 28 5 32 ￠20

7—12 M33x2 ￠48 ￠115 33 5 36 ￠34

固定法蘭

測溫點數 D D1 D2 H do d

2—6 ￠105 ￠75 — 5 32 ￠20

7—12 ￠115 ￠85 — 5 36 ￠34

選型須知

1) 型號

2) 分度號

3) 精度等級

4) 熱電偶點數

5) 安裝固定形式

6) 保護管材質

7) 長度或插入深度

例：多點熱電偶， K 型， 3 點。 L 級，固定螺紋 M27X2,L 1 = 1200,L 2 =1500,L 3 =2000, WRN-220D3I 級 L 1 =1200,L 2 =1500,L 3 =2000, 螺紋 M27x2
